十种液压阀工作原理动态图

液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。常用于夹紧、控制、润滑等油路。有直动型与先导型之分，多用先导型。

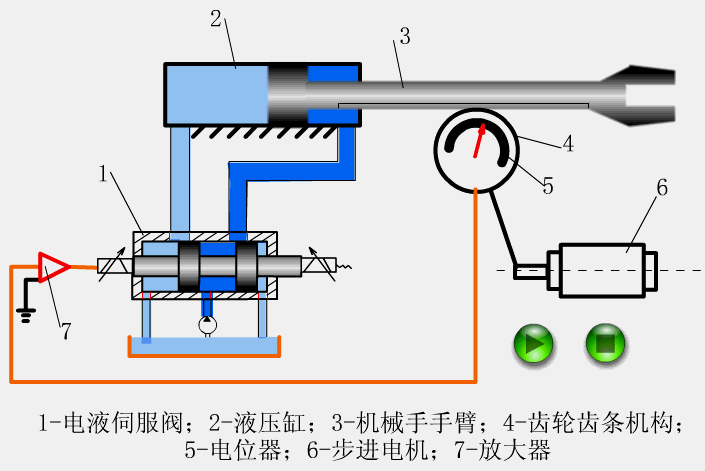

液压阀——二位二通换向阀

液压阀——二位四通换向阀

液压阀——三位四通换向阀

液压阀——三位五通换向阀

液压阀——节流阀

液压阀——手动换向阀

液压阀——液动换向阀

液压阀——顺序阀

液压阀——溢流阀

液压阀的分类方式
按控制方法分类：手动，电控，液控
按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）
按安装方式分：板式阀，管式阀，叠加阀，螺纹插装阀，盖板阀
按操纵方式分：手动阀，机动阀，电动阀，液动阀，电液动阀等。

液压阀的设计原理
液压阀的设计主要是为了液压阀组的设计，而液压阀组在设计之前必须先考虑油路，要提前确定油路的哪一些部分可以集成，在油路的设计上必须追求简单，要省去不必要的步骤。在确定油路以后，主要的就是斜孔以及工艺孔，在油路上的这些东西都要减少，做到只要够用就可以，不必要太多，在斜孔和工艺孔的设计当中要注意孔径和流量的搭配，方向和位置必须要合适，要考虑整体情况，保证满足要求。如果方向或者位置有一些不合适，需要调整元件，就一定要确保可以简单方便的操作以及维护。
关于液压阀的设计首先从液压阀的设计尺寸来讨论。液压阀组的长宽高尺寸一般参照组成液压阀组的零件的大小来确定，例如，液压阀组的高度，在不影响实际作用的前提下，尽量跟元件的高度保持一致。液压阀组的长度，在不影响布局和结构的前提下，由螺钉孔的孔径或者长度的尺寸来决定。液压阀组的宽度跟长度的决定因素大致一样。其次，我们介绍标注尺寸，这一步主要是在设计绘图时应用，要标注一些元件的端口，孔径，每组尺寸，大小等等。最后是通道的设计，在这个设计当中最重要的是布局，对这个系统进行全面的整体的安排，把油路分类，首先一定要使得主要油路导通，然后，对于小的油路或者其他油路再逐渐导通。这些液压阀的通道，在设计的时候一定要保证长度合适，转角比较少，油道的孔合适，这样才能有效的控制液压阀组的重量、大小以及体积，才能合理的利用。
